本著技術水平先進、成熟，配置經濟、合理、實用，操作簡單，安全可靠，運行節能環保的原則，開發一款制冷系統冷凝熱的顯熱回收熱泵系統，主要用于生產用熱工藝或其他工藝的用熱需求。
制冷行業是國民經濟耗能大戶，在制冷過程中本身需要大量的電力消耗，同時又有大量的冷凝熱換熱釋放，而幾乎所有的制冷場所又需要熱水或蒸汽，如漂燙、洗盤、清洗設備、洗手洗澡、冬季采暖等，目前常見采用鍋爐或蒸汽進行熱量供給。
在一些場合，如屠宰場，食品加工廠等，在供冷的同時，需要一定溫度和流量的熱水以滿足漂燙、洗滌、洗澡等需要。隨著社會節能和環保意識的日益增強，對制冷機組的冷凝排熱進行回收便得到業主的重視。熱水系統設計和運行有相應的要求。在大型的民用建筑、醫院、超市等，熱回收已經大量應用，在未來，工業冷凍領域的熱回收也將大有作為。
機組熱回收技術就是對冷水機組的冷凝排熱(通常由冷卻塔或風冷冷凝器排入大氣)進行回收,并加以有效的利用,從而來達到某些應用場合的節能目的。
一、熱回收的目的
1、將從冷凝器回收的熱量并入供熱系統，減小供熱裝置的容量。
2、供熱裝置減小，減少全年的能源消耗量。
3、提高制冷系統的效率，降低冷庫的運行費用。
4、減少對環境的污染，減少溫室氣體的排放，保護環境，保護地球。
二、熱回收的介紹
顯熱回收

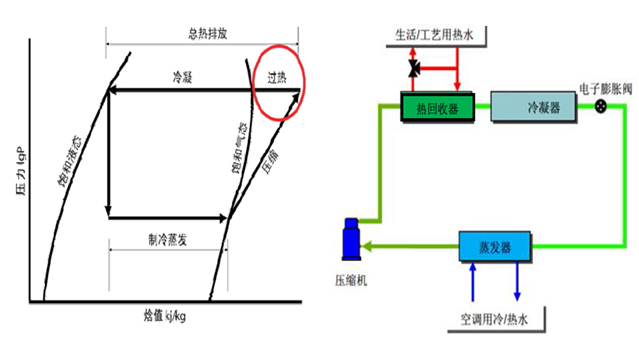

如果在冷凝器前加一只熱回收裝置，只將過熱段的熱量進行回收，則稱之為顯熱回收（部分熱回收），這時候它具有如下特點：
1、缺點
A、回收的比例不大，一般為冷凝器排熱量的20％左右，這是因為考慮到換熱效率的問題；
B、回收的溫度不高，對于風冷機組，最高出水溫度為60℃左右；對于水冷機組，最高出水溫度在50℃左右。這是因為風冷機組的冷凝溫度和過熱度均高于水冷機組的緣故；
2、優點
A、既回收了熱量，又增加制冷劑的過冷度，對制冷系統的效率( COP)有促進作用；
B、回收熱量少,成本增加少；
C、因為只回收過熱段的熱量，很少出現制冷劑在回收裝置中的冷凝現象。偶爾出現的一些，可以在系統的穩定運行時，被帶入系統循環?；厥盏臒崃肯鄬Ψ€(wěn)定，換熱器可以準確計算，進、出水溫一定，水溫控制穩定。
結論
熱回收的目的是將排放的冷凝熱量進行有效回收。既要做到利用，更要考慮制冷系統的穩定運行。制冷系統的穩定運行高于熱回收的意義，不可本末倒置。顯熱回收雖然回收熱量少，提高了制冷系統的效率，還可以保證系統的正常運行，成本增加也不多。建議做顯熱回收。目前制冷系統大多采用顯熱回收的模式。
采用部分熱回收裝置進行余熱回收，為用戶提供生活熱水壓縮機排氣進入冷凝器時，制冷劑蒸汽為過熱狀態，部分熱回收就是利用過熱的這部分熱量，所提供的熱水量較少，采用部分熱回收系統，仍然需要冷凝器側水系統，兩個系統同時工作。
熱回收和冷凝器采用四管制一體式結構，其中二管為冷卻水管路，其余二管為熱回收水管路。
部分熱回收的熱水溫度不控制，用戶可根據需要隨時提供熱水，不影響機組的正常運行。部分熱回收裝置是對冷凝器的補充，可增加冷凝效果，提高設備的制冷效率。
三、水系統
熱回收的水系統可以是直供式，也可以是循環式。下面對此分別進行討論。
（一）、直供式
直供式的定義是直接將自來水接到熱回收系統的入口，加熱后要么直接供應給房間，或者再經過一個補充的加熱器，將溫度提升后送入房間，如下圖所示。
能系統/image003.png)
它具有如下特點：
A、在某些時間段，由于自來水溫度比冷卻水溫度低，冷媒過冷度的提高對機組的性能會有所幫助（可能不要開啟冷卻塔和冷卻水泵）；
B、進水溫度是變化的，因為現在的自來水均為地表水，其溫度與外界環境有直接的關系，這樣對維持出水溫度有不利影響。由于工況變化很大，同樣對機組本身的控制系統也有一定的不利影響；
C、溫差大，流量小，對熱回收裝置的回路設計有一定的影響。特別是當熱水需求量少的時候（表現為流量減少），熱回收盤管的效率可能會很低；
D、自來水溫度太低有可能導致機組無法開啟；
E、在熱回收量大，冷量小且自來水溫度又比較低的時候，由于冷媒流量的減少，可能導致冷媒過度冷卻而使機組無法運行，要知道，所有機組對冷卻水的進水溫度是有一定要求的；
很顯然，對直供式系統，一個特別設計的控制系統是必要的，否則很可能導致整個系統無法正常運行。
（二）、循環式
循環式系統可以用下圖4表示，它可以用于生活熱水系統，也可以用于供熱系統。它的特點是：
能系統/image005.png)
A、進出水溫度變化較小，這樣熱回收裝置和冷凝器盤管各司其責，對機組本身的操作有利；
B、溫差小，流量大，熱回收銅管的回路設計比較容易。
相對而言，循環式系統具有熱回收換熱器的進出水溫差一定，選型方便；控制簡單；水系統完善，水可以循環利用；制冷系統運行穩定，不會出現熱回收器內的制冷劑冷凝的現象等優點，被廣泛采用。
（三）、補充加熱器的考慮
在需要大量熱水的場合，熱回收只是做為補充，降低供熱能源的消耗。正常的熱水系統（比如熱水鍋爐）是必須的。但是在用熱比較少、而熱回收比較大的場合，則以熱回收為主，在設計熱水系統的時候，必須要考慮若冬天不供冷或供冷很小，必須要增加補充加熱器，及其容量的問題。
